5.下位机管理

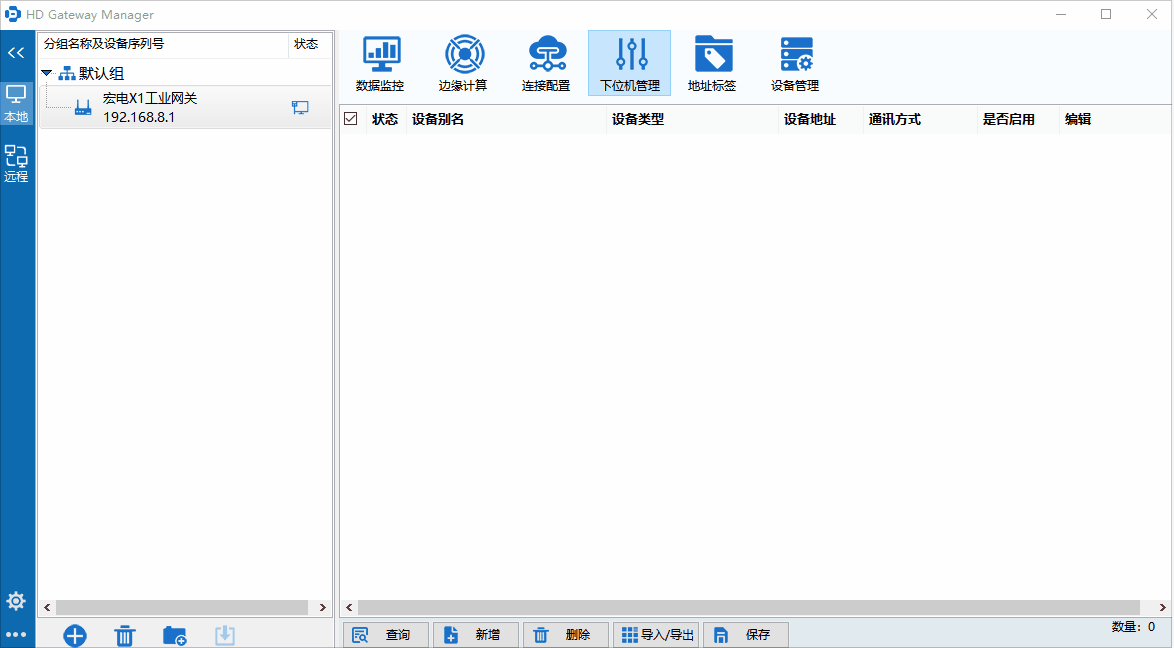

查询设备
新增设备
设备协议支持的PLC有AB、ABB、西门子、松下、三菱、永宏、和利时、台达、科威、步科、禾川、安川、欧姆龙、汇川、日立、信捷、施耐德等三百多家PLC型号。
表5-1 添加下位机参数表格如下
| 参数名称 | 含义 | 如何配置 |
|---|---|---|
| 设备参数 | ||
| 制造商 | 从机协议所属制造商，l MODBUSl西门子（Siemens）l 三菱（Mitsubishi）l 欧姆龙（Omrom）l DLT645等 | 下拉选择 |
| 设备类型 | 从机与网关间的协议传输模式，不同制造商支持的设备类型不同 | 下拉选择 |
| 设备别名 | 给从机设备取的别名用于区分多台从机设备，便于Walle管理工具进行管理 | 手动输入 |
| 设备地址 | 从机设备的地址，数字型字符串 | 手动输入 |
| 基本参数 | ||
| 是否启用 | 启用或禁用当前下位机，l 启用l 禁用 | 单击按钮选择 |
| 基本参数-串口参数 | ||
| 串口号 | 与当前下位机设备相连的串口号 | 手动输入 |
| 波特率 | 与当前下位机设备相连的串口的波特率，范围：1200~921600默认值：115200 | 下拉选择 |
| 数据位 | 与当前下位机设备相连的串口的数据位，l 7l 8默认值：8 | 下拉选择 |
| 停止位 | 与当前下位机设备相连的串口的停止位，l 1l 2默认值：1 | 下拉选择 |
| 校验位 | 与当前下位机设备相连的串口的校验位，l None-无校验l Odd-奇校验l Even-偶校验默认值：None-无校验 | 下拉选择 |
| 基本参数-网口参数 | ||
| IP地址 | 与当前下位机设备相连的LAN口IP | 手动输入 |
| 端口号 | 与当前下位机设备相连的端口号，数字型字符串 | 手动输入 |
| 基本参数-采集参数 | ||
| 采集周期 | 网关采集下位机数据的采集周期 | 手动输入 |
| 采集间隔 | 网关采集下位机的每帧数据的间隔 | 手动输入 |
| 超时时间 | 网关采集下位机数据失败的超时时间 | 手动输入 |
